리튬 이온 배터리의 기본 개념
May 22, 2025리튬 이온 배터리의 기본 개념
1. 리튬 이온 배터리 기본 사항:

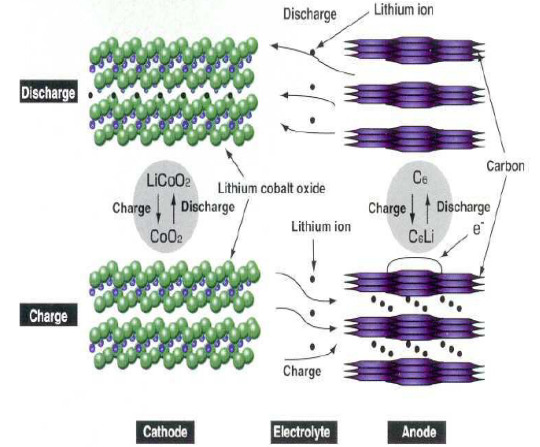

예를 들어 리튬 코발트 산화물-흑연 시스템을 살펴보겠습니다.
1.1 양극에서 일어나는 반응은 다음과 같습니다.
LiCoO2 = Li1-xCoO2 xLi xe-(전자)
1.2 음극에서 일어나는 반응은 다음과 같습니다.
6C xLi xe- (전자) = LixC6
2. 기본 개념:
전압: 전기제품의 전압은 3.0-4.2/2.5-4.2(단위: V)이고, 방전 시에는 전압이 계속 떨어지며, 플랫폼 전압은 전체 방전 시간의 대부분을 차지하는 전압을 말하며, 일반적인 공칭 전압은 플랫폼 전압의 중심 전압이며, 이 전압 근처에서는 충전과 방전 시 전압이 매우 느리게 변합니다.
내부 저항: 배터리의 전류 흐름에 대한 총 저항, 셀 자체의 전기화학적 임피던스(옴 저항, 핵화학 저항 포함)를 의미하며, 내부 저항이 방전 특성에 미치는 영향은 고전류 방전 시 특히 두드러집니다(단위: mΩ). 내부 저항이 높을수록 배터리 방전 시 발열량이 증가하고 에너지 손실이 증가하며, 유효 출력 용량이 감소합니다.
용량: 특정 방전 조건에서 배터리에서 얻을 수 있는 전기량을 말하며, 전류를 시간에 대한 적분으로 나타낸 값입니다(단위: mAh 또는 Ah). 용량(Q) = 전류(I) × 방전 시간(t)
에이시-BCT506-512H 18650 셀 용량 테스터 리튬 배터리 생산 및 테스트를 위한 중요한 장비이며, 주요 역할은 리튬 배터리의 용량 테스트와 성능 검사를 수행하여 배터리의 품질 수준과 일관성을 보장하는 것입니다. 필요한 사항이 있으시면 언제든지 문의해 주세요.
비율: 정격 용량의 배수에 따라 방전될 때의 셀의 방전 용량을 표현하는 것을 말한다.
주기: 2차 전지가 특정 시스템에 따라 충전 및 방전되는 사이클 수를 말하며, 이 경우 성능이 어느 정도 저하됩니다.
스토리지 성능: 보관 성능. 배터리를 일정 기간 보관하면 여러 요인의 영향으로 성능이 변화하여 배터리 자가 방전, 전해액 누출, 배터리 단락 등이 발생할 수 있습니다.
방전 특성: 배터리의 작동 전압의 안정성, 전압 플랫폼의 수준, 특정 방전 체계 하에서의 고전류 방전 성능을 말하며, 배터리가 부하를 대체할 수 있는 능력을 나타냅니다.
IEC61960에서는 일반적인 원통형 배터리에 대한 규칙이 다음과 같다고 명시하고 있습니다.
원통형 배터리, 3개의 문자 뒤에 5개의 숫자가 붙습니다. 3개의 문자 중 I는 내장 리튬 이온을, L은 리튬 금속 또는 리튬 합금 전극을 나타냅니다. 두 번째 문자는 양극재를 나타내며, C는 코발트, N은 니켈, M은 망간, V는 바나듐을 나타냅니다. 세 번째 문자는 원통형을 나타냅니다.
5자리 숫자 중 처음 두 자리는 직경을 나타내고 마지막 세 자리는 높이를 나타내며 모두 mm 단위입니다.예를 들어, ICR 18650은 직경 18mm, 높이 65mm의 범용 18650 원통형 배터리입니다.
3. 리튬이온전지의 기본 구조
3.1 양극 구조
활성 물질, 전도성 제, 결합제, 집전체(알루미늄 호일)
K-기술 양극 구성:
요소 | 재료 | 비율 |
활성 물질 | 삼항 리(Co1-x-yNixMnyO2) | 93.5%-96.5% |
전도성 에이전트 | 전도성 카본블랙(SP), 전도성 흑연(KS-6) | 1.5%-4% |
접합재 | 폴리비닐리덴플루오라이드(PVDF) | 2.0%-2.5% |
전류 수집기 | 알루미늄 호일 | - |
3.2 음극 구조
활성 물질: 전도성 제, 증점제, 결합제, 전류 수집기(구리 호일)
L-tech 애노드 구성:
요소 | 재료 | 비율 |
활성 물질 | 인조흑연(C) | 93.5%-95.6% |
전도성 에이전트 | 전도성 카본블랙(SP), 전도성 흑연(KS-6) | 1.0%-2.5% |
증점제 | 카르복시메틸셀룰로오스나트륨(CMC) | 1.3%-1.5% |
접합재 | 스티렌-부타디엔 고무 라텍스(SBR) | 2.1%-2.5% |
전류 수집기 | 구리 호일 | - |
3.3 다이어프램 구조
폴리올레핀 분리막의 구조 및 특성
구조 | 재료 | 생산 방법 | 장점 | 단점 | 적용 범위 |
단일 레이어, 이중 레이어 | PP | 건식 공정 | 내열성이 좋고 투과성이 좋다 | 안전 정지 온도(폐쇄 온도 > 140°C)는 PE보다 높습니다. | 디지털 배터리, 파워 배터리 |
단일 레이어, 이중 레이어 | PE | 건식공정, 습식공정 | 높은 기계적 강도, 저온 밀봉(약 130°C) | PP에 비해 고온 저항성이 낮음 | 디지털 배터리 |
3중 레이어 | PP/PE/PP | 건식 공정 | PP와 PE 필름의 장점을 결합하여 기계적 강도가 우수하고 안전성이 더 높습니다. | 고온 투과성이 좋지 않음 | 디지털 배터리 |
